CAD-tekenaar & engineering

Engineering voor infrastructuur

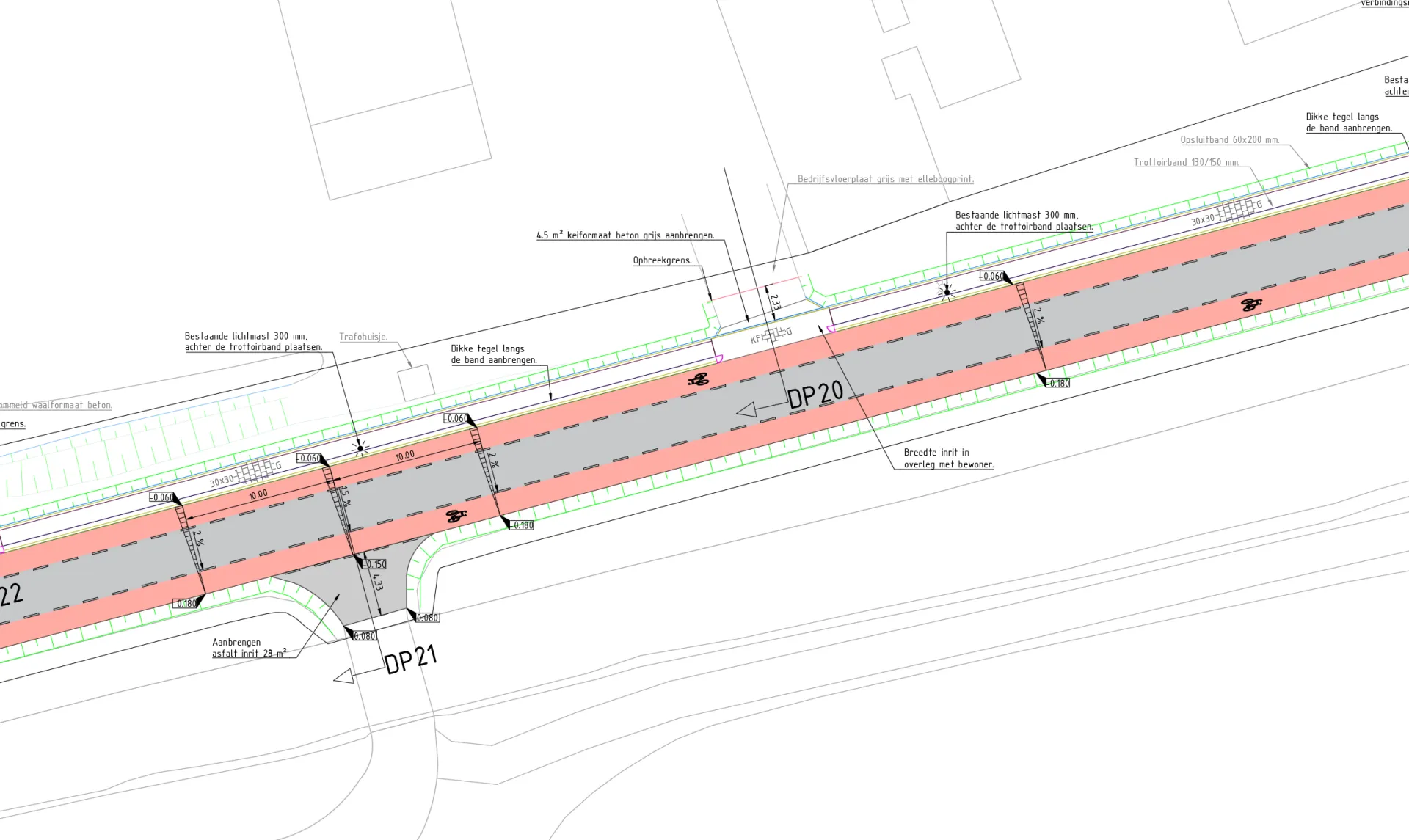

Onze engineers vertalen meetdata en ontwerpwensen naar professionele civieltechnische tekeningen. Met AutoCAD Civil 3D modelleren wij complete infrastructuurprojecten: van wegontwerp en riolering tot terreinmodellering en groenvoorzieningen.

Alles verwerken wij in NLCS, de Nederlandse CAD-standaard. Lagen, objecten, symboliek en uitwisseling sluiten aan op wat aannemers, gemeenten en ingenieursbureaus verwachten. Zo voorkomt u conversiefouten en discussie over tekenafspraken.

Daarnaast tekenen wij volgens de standaard van de gemeente waar het project ligt. Elke gemeente heeft eigen eisen voor situatietekeningen, laagopbouw, bestandsformaten of indiening. Wij stemmen de tekening af op die lokale eisen, zodat het dossier direct bruikbaar is voor vergunning, aanbesteding of overdracht.

Onze kracht ligt in het snel kunnen schakelen. Als klein, hecht team met korte lijnen staan wij garant voor snelle doorlooptijden zonder in te leveren op kwaliteit.

Wanneer heeft u dit nodig?

• Ontwerp van nieuwe wegen, pleinen of parkeerterreinen
• Rioolontwerp en hemelwaterafvoer
• Herinrichting van openbare ruimte
• Bestektekeningen voor aanbestedingen
• Terreinmodellering en grondbalansberekeningen

Hoe werken wij?

Wij beginnen altijd met een nulmeting van de bestaande situatie. Zodra alle meetdata verwerkt is, starten wij met het schetsontwerp. Na goedkeuring werken wij dit uit tot een Voorlopig Ontwerp (V.O.) en na afstemming ronden wij het Definitief Ontwerp (D.O.) af, compleet met lengte- en dwarsprofielen, grondbalans en bestektekeningen.

Wat wij leveren

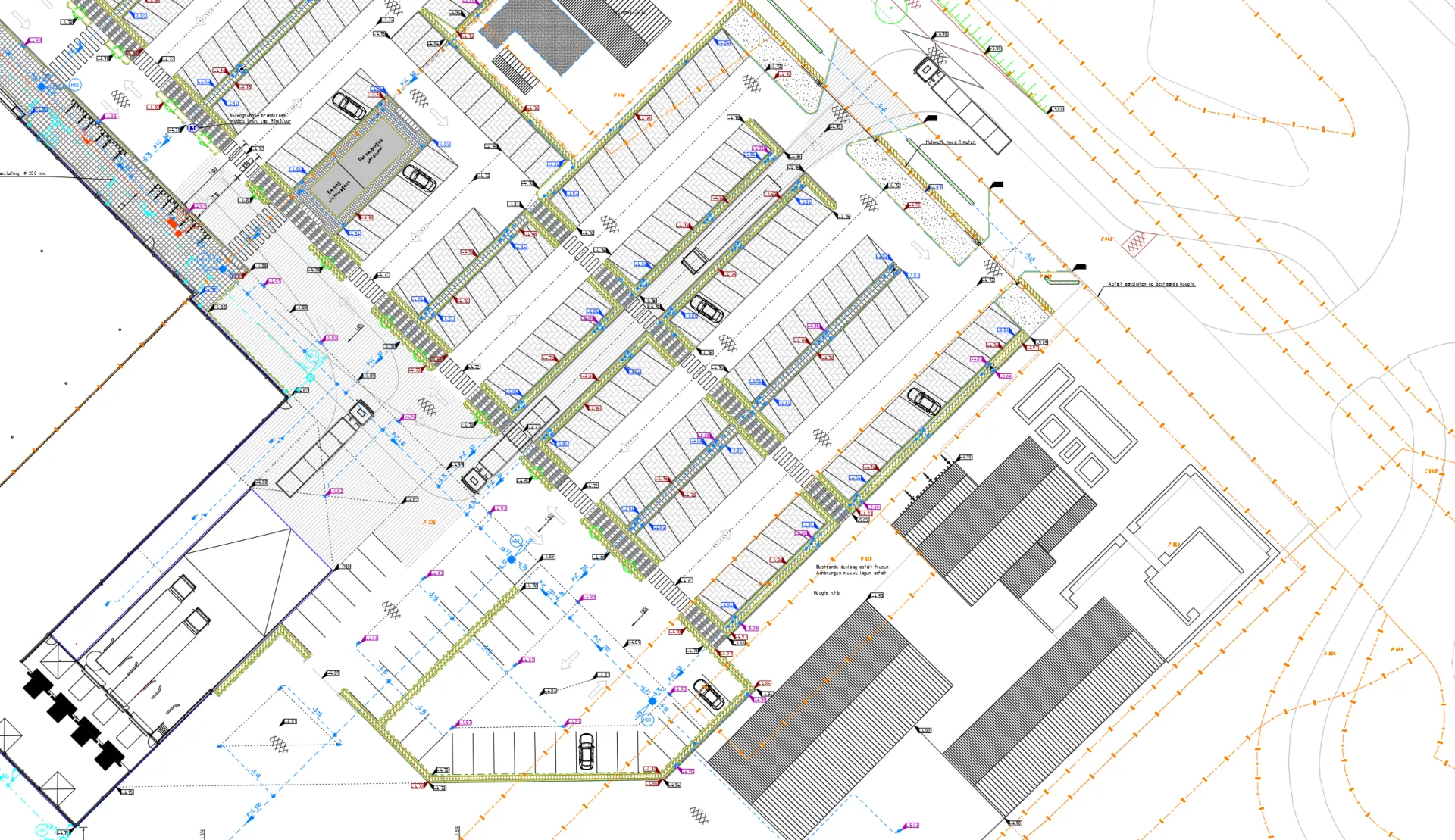

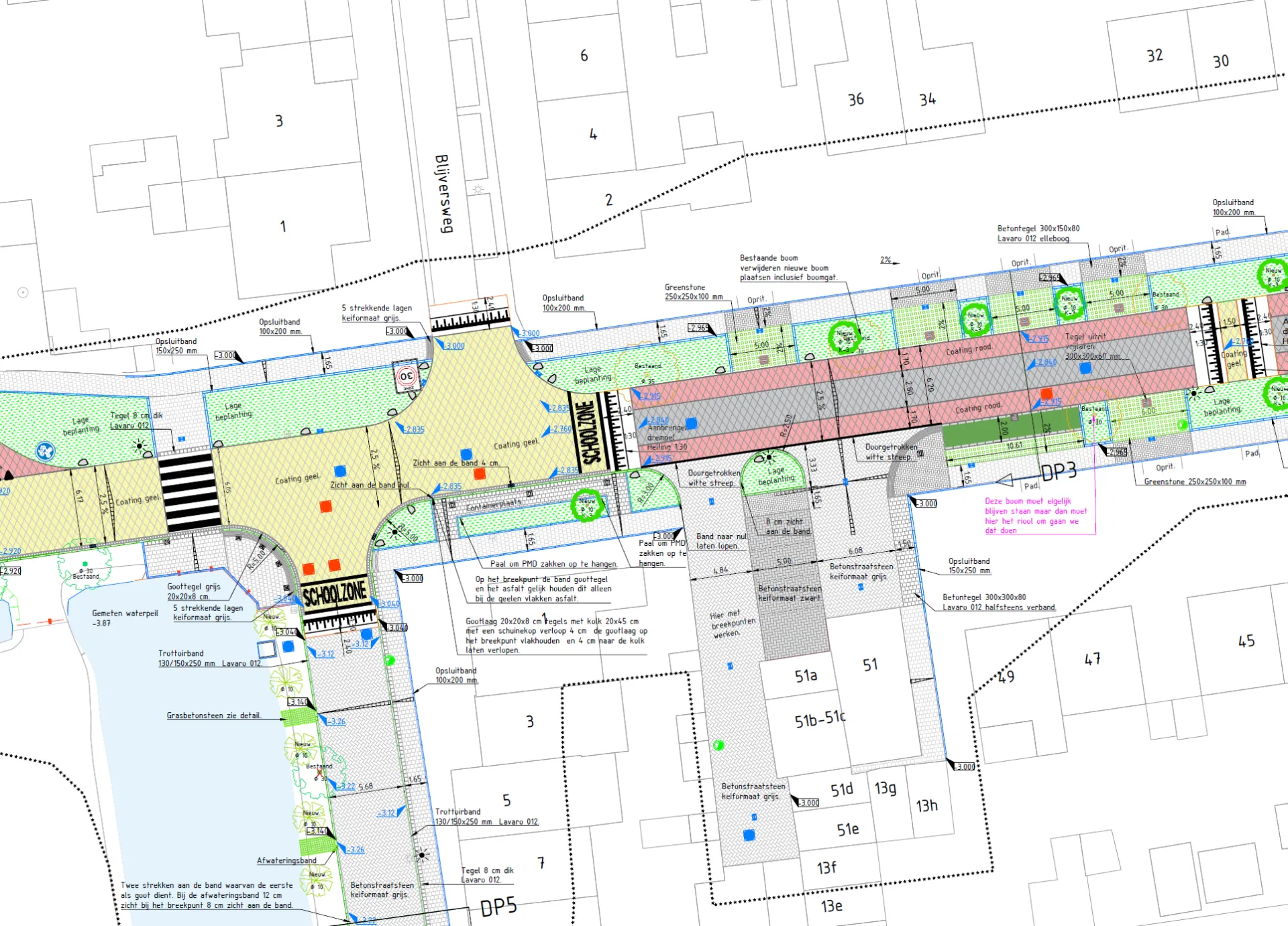

• Situatietekeningen en overzichtstekeningen (NLCS)
• Lengte- en dwarsprofielen
• Bestektekeningen conform RAW-systematiek, NLCS en gemeentelijke eisen
• Grondbalansberekeningen
• Digitale terreinmodellen (DTM)
• Rioolberekeningen en rioleringsontwerp
